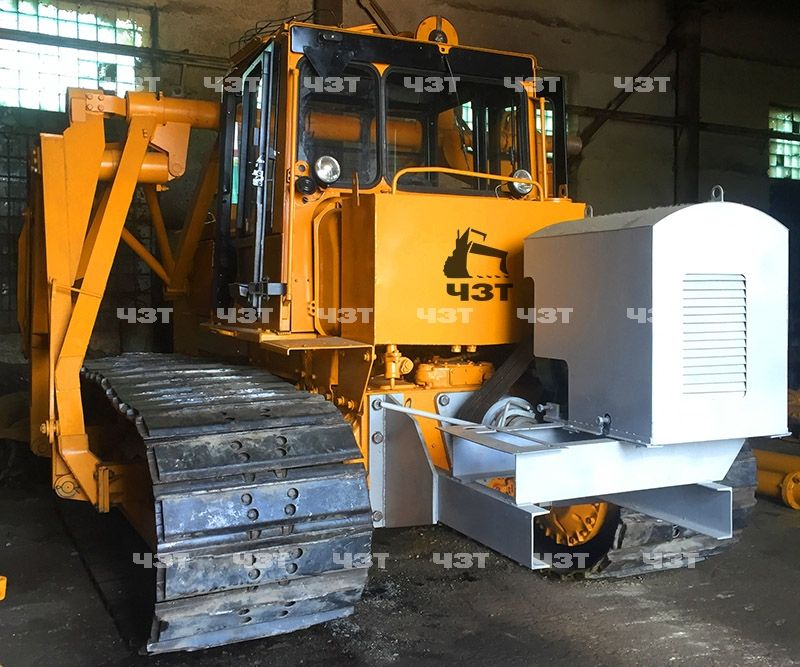

БУРОВАЯ МАШИНА СО-2 (ЭЛЕКТРИЧЕСКИЙ ПРИВОД) НА БАЗЕ СП-49Д

ОБЛАСТЬ ПРИМЕНЕНИЯ

Буровая установка СО-2 применяется для бурения предварительных скважин под буронабивные сваи до 30 м длиной и диаметром до 600 мм. Применяется данный тип буровых установок на устойчивых нескальных грунтах, также возможно бурение скважин в обводненных неустойчивых грунтах под защитой глинистого раствора.

НАВЕСНОЕ ОБОРУДОВАНИЕ

Установка для бурения скважин под сваи состоит из трубчатой стойки с направляющими, по которым с помощью электропривода передвигается каретка. Выходной вал электропривода соединяется с телескопической буровой колонной, которая снабжена очистителем.

Колонна состоит из двух секций:

• на всей первой секции расположены шнековые лопатки. Во время работы установки грунт разрушается буровой трехперой коронкой, расположенной на конце шнека, или винтовым буром.
• вторая секция выдвигается для бурения скважин до 30 м глубиной. Бурение скважин не глубже 12 м выполняется с помощью нижней секции.

ХОДОВАЯ ЧАСТЬ

Буровая установка СО-2 является навесным оборудованием на копровую установку Сваебой СП-49д, с электроприводом, буровой колонной телескопического типа со шнековым буром.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

НАДЁЖНЫЙ ДВИГАТЕЛЬ Д-180

СВАРНАЯ КОНСТРУКЦИЯ

4-ГРАННАЯ КАБИНА

НАДЁЖНАЯ ХОДОВАЯ СИСТЕМА
