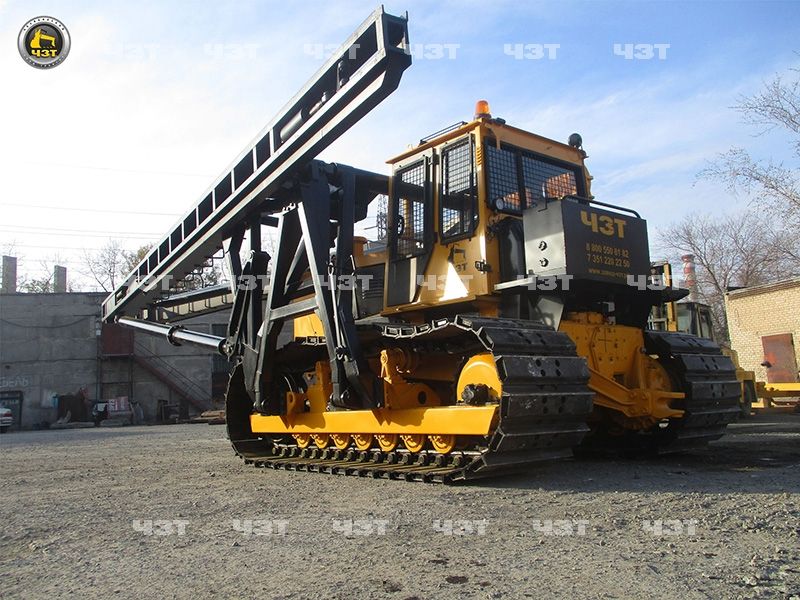

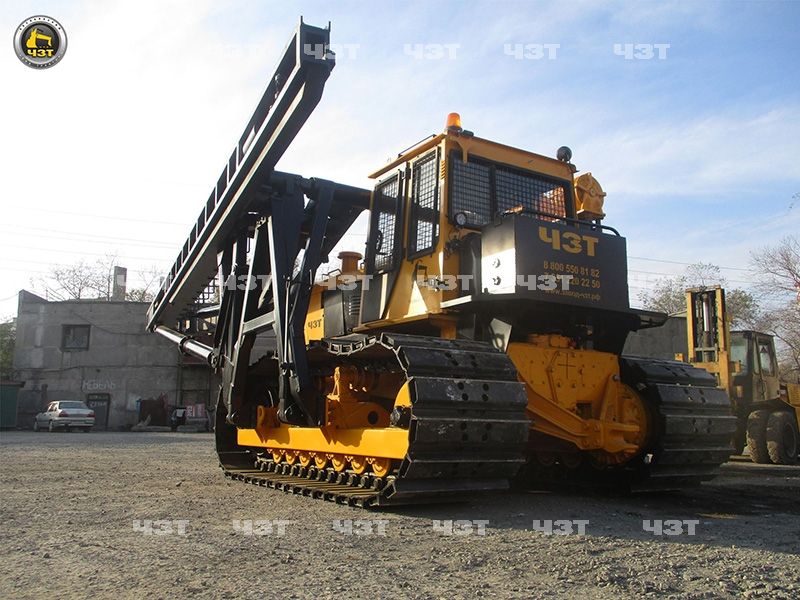

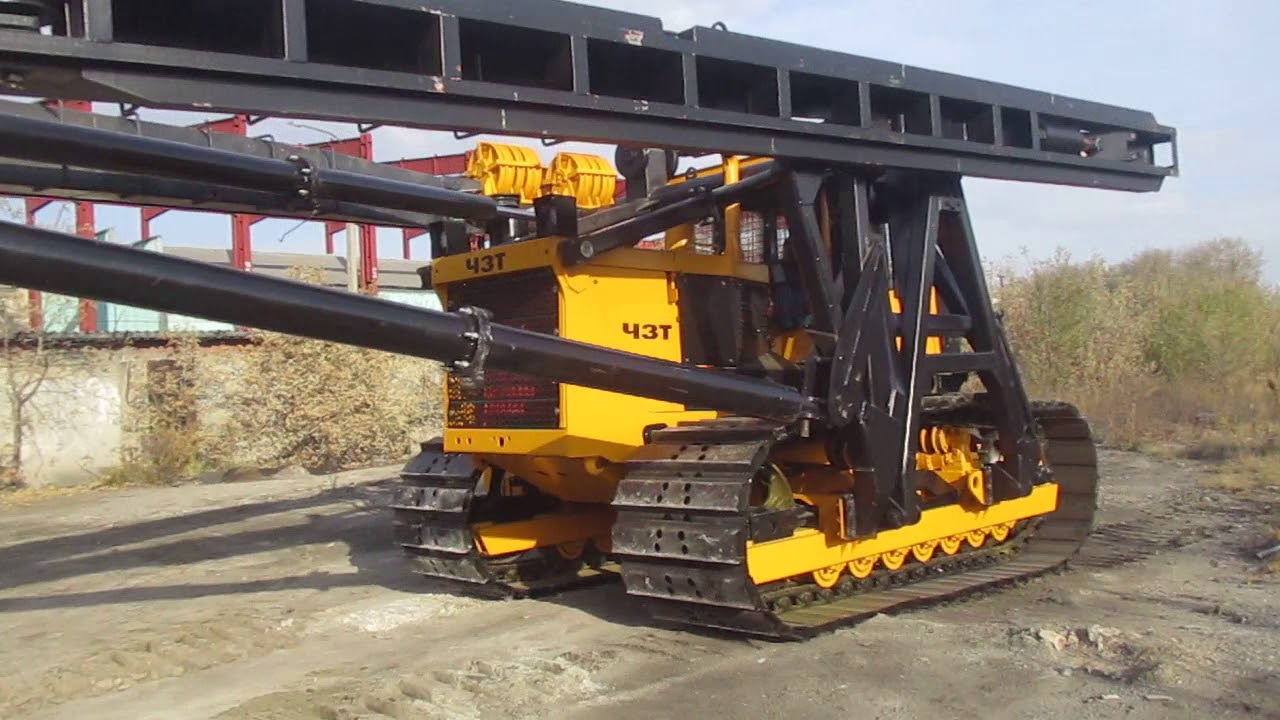

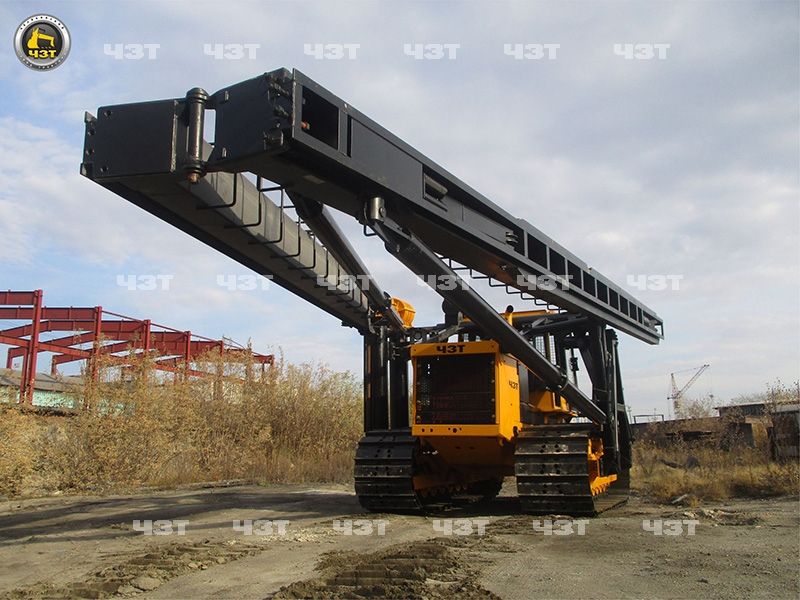

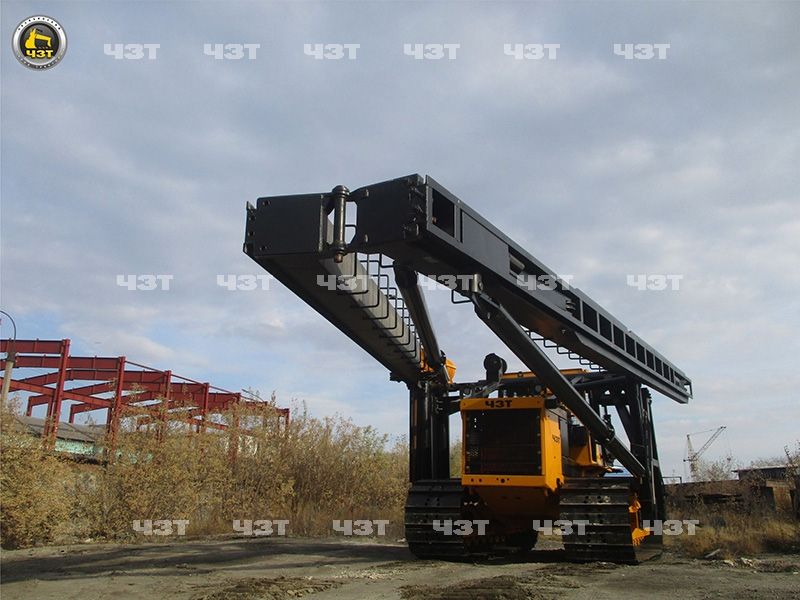

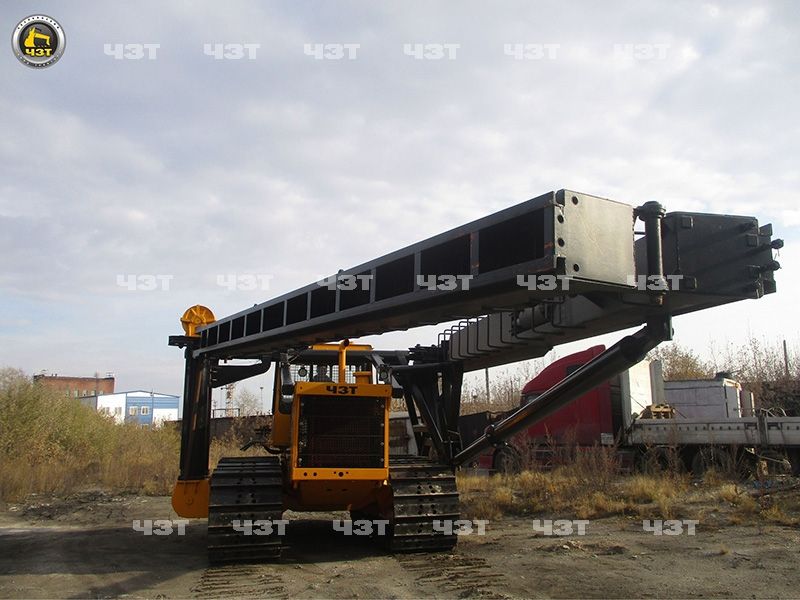

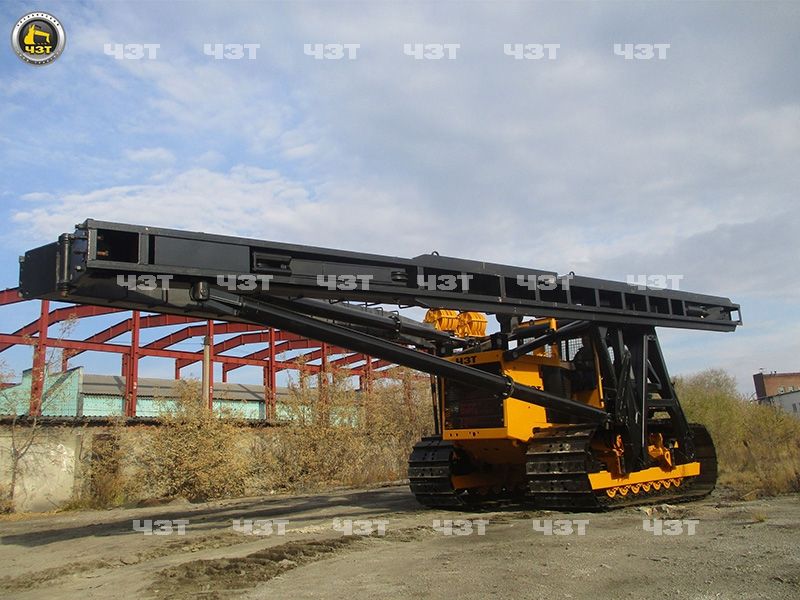

СВАЕБОИ СП-49Д НА БАЗЕ ТРАКТОРА Т-10.V.М.Б.0121
- Год выпуска: 2019
- Гарантия: 12 мес. / 1500 м.ч.
- Стоимость: от 6 100 000 руб.
Техника от завода-производителя без посредников
Гарантированная оплата утил.сбора завода с отметкой налогового органа
ОБЛАСТЬ ПРИМЕНЕНИЯ
Область применения СП-49Д на базе трактора Т-10.V.М.Б.0121 достаточно широка: он используется для забивания стояков различного типа (шпунты, сваи, металлические трубы) в грунт. Общая масса забиваемых элементов не должна превышать пяти тонн. Техника подобного типа необходима при проведении промышленных и гражданских строительных работ. Эксплуатация сваебоя допускается при температуре окружающей среды от -40°С до +40°С и скорости ветра до 15 м/с.
Заказ и применение дополнительного оборудования (навески разных типов и специальных приспособлений) позволяют проводить буровые работы на высоком уровне и максимально углублять металлоконструкции. Помимо этого копер СП-49Д может быть переоборудован под какой-то конкретный вид свайных работ.
К главным преимуществам сваебоя СП-49Д можно отнести использование на его базе гидравлического или электрического привода вращателя при проведении строительных работ.
НАВЕСНОЕ ОБОРУДОВАНИЕ
Копровая установка (сваебой) СП-49Д на базе трактора Т-10.V.М.Б.0121 имеет разные модификации в зависимости от особенностей технологии строительства.
Копер СП-49Д широко применяется в России и странах СНГ для следующих видов сваебойных работ:
- •погружение, подъем, передвижение и удержание сваепогружателя на мачте;
- •подтаскивание, подъем и установка сваи в нужное положение (наклонное или вертикальное);
- •выдвижение мачты со сваепогружателем и поднятой сваей;
- •передвижение по строительной площадке и к месту нового объекта;
- •навешивание устройств для срезки головных частей забивных свай.
Допускаются следующие рабочие наклоны мачты сваебоя:
- •Влево/вправо — 7 градусов (1:8);
- •Вперед/назад — 7 градусов (1:8)/18 градусов (1:3);
- •Изменение вылета мачты — 0,4 м.
Возможно применение молотов разных типов: СП7ВМ, СП6ВМ, СП75, СП76А, а также молотов других производителей на выбор заказчика.
ХОДОВАЯ ЧАСТЬ
Шасси сваебоя СП-49 служит трактор Т-10 МБ. Сваебой используется для работы со сваями длиной погружаемой части до 14 м и весом не более 5 тонн. База трактора составляет 3225 мм, ширина башмака гусеницы 900 мм. Рама тележки гусеницы включает в себя гидравлический механизм натяжения.
Несущая рама Сваебоя СП-49Д выполнена из стали, сваренной с высокой точностью. Ходовая система состоит из 7 опорных катков и 2 поддерживающих с каждой стороны, которые находятся на подшипниках скольжения.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВАЕБОЯ СП-49Д
Базовая машина | Т-10.V.М.Б.0121 |
Тип ходовой части | Гусеничный |
Тип привода механизмов копра | Гидравлический |
Максимальная длина забиваемых свай, м | 14 |
Сечение погружаемой сваи, мм | 300*300; 350*350; 400*400; 450*450 |
Масса забиваемой сваи, не более, кг | |
Колея (ширина гусеничного хода), мм | 2282 ± 25 |
Грузоподъемность, не более, т: | 12 |
на канате для подъема молота | 7 |
на канате для подъема сваи | 5 |
РАБОЧИЕ НАКЛОНЫ МАЧТЫ, НЕ БОЛЕЕ, ГРАД: | |
Вперед | 7 |
Назад | 18 |
Влево-вправо | 7 |
ГАБАРИТНЫЕ РАЗМЕРЫ, НЕ БОЛЕЕ, ММ В РАБОЧЕМ ПОЛОЖЕНИИ: | |
Высота | 18510 |
Ширина | 4830 |
Длина | 5210 |
В ТРАНСПОРТНОМ ПОЛОЖЕНИИ: | |
Высота | 3540 |
Ширина | 4700 |
Длина | 10710 |
Изменение продольного вылета мачты, не более, мм | 400 |
Скорость подъема молота и сваи, м/мин | 16.5 |
Кратность полиспастов | 10 |
Масса сваебойной машины, без молота, не более, т | 27.6 |
Максимальное удельное давление на грунт, кПа(кгс/см2) | 53,5(0,54) |
Доп. оборудование
ПО ВАШЕМУ ЖЕЛАНИЮ МЫ МОЖЕМ УСТАНОВИТЬ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
- Кондиционер
- Предпусковой подогреватель двигателя
- Двойное остекление
- Дополнительный отопитель кабины
- Защита трансмиссии
- Щитки от схода гусеницы
- Защита кабины ROPS-FOOS
- Чехлы утеплителя силового агрегата
- Система навигации глонасс
