КАБЕЛЕУКЛАДЧИКИ «ЧЗТ»

Кабелеукладчики, которые производит и поставляет Челябинский Завод Тракторов, применяются в строительстве дорог:

• для прокладки кабелей связи (телефонных, коаксильных, силовых и др.),
• укладки сигнальных лент и оптических кабелей с диаметром до 25 мм,
• монтажа трубопроводов спец.назначения.

Наши кабелеукладчики созданы на базе тракторов Т-10, в том числе и их болотоходных модификаций. Для эффективной работы кабелеукладчик оборудован виброножом, который при разрезании грунта колеблется в вертикальной плоскости, что, в зависимости от грунта и скорости движения, снижает сопротивление тяги. Установки оборудованы механическим ходоуменьшителем, который позволяет вести прокладку при скоростях от 0,4 до 1,5 км/ч.

Глубина прокладывания кабеля составляет до 1 500 мм, поэтому кабелеукладчики могут использоваться как на узких городских улицах, так и на междугородних трассах любой протяженности. Помимо своей основной задачи они отлично показывают себя в работах по прокладке защитных труб из полиэтилена высокого давления (40-63 мм в диаметре).

Применение КВГ-1 и КВГ-2 заметно упрощает и облегчает процесс прокладки кабеля:

• Сначала на навесное оборудования кабелеукладчика устанавливается барабан с кабелем, который пропускается через систему блоков под направляющие рыхлителя. Машина занимает место по траектории движения и с помощью гидравлических цилиндров производит первоначальное заглубление.
• На следующем этапе глубина прокладки кабеля увеличивается до необходимой (но не более 1,5 м), происходит набор мощности двигателя, что позволяет увеличить скорость укладки кабеля.

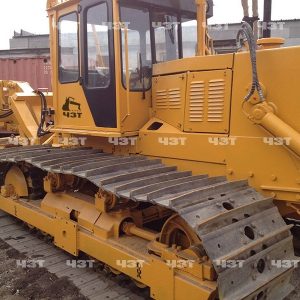

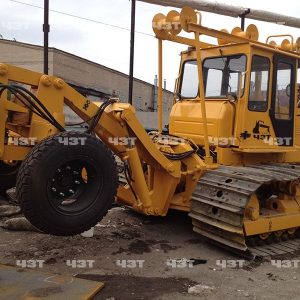

• КВГ-1 прокладывает кабель только по оси движения,в то время как КВГ-2 может смещаться в правую или левую сторону.
